Vi har genomfört ett byte av elcentral i en friliggande villa i Enebyberg, Danderyd. Uppdraget omfattade att ersätta en äldre central med porslinssäkringar och enstaka dvärgbrytare samt att införa selektiva jordfelsbrytare för tydlig selektivitet mellan grupper. Målet var att höja säkerheten, minska oönskade frånslag och förbereda för framtida laster som köksrenovering och utomhusinstallationer.

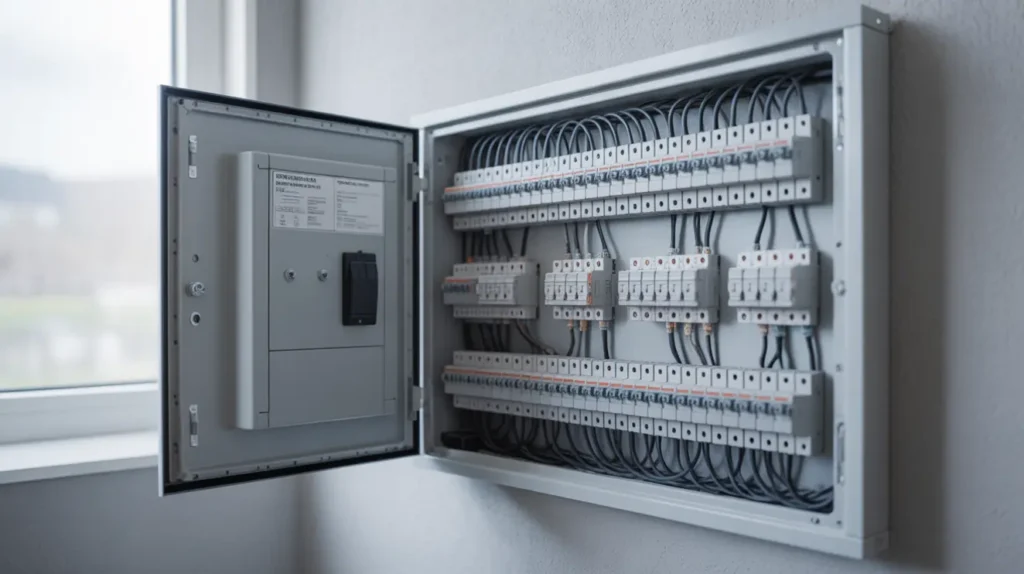

Arbetet inleddes med förbesiktning av befintliga grupper, mätning av belastningar och kontroll av skyddsutjämning. Vi märkte upp samtliga ledare och tog fram en ny grupperingsplan där kök, tvättstuga, badrum och utomhusuttag lades på separata 30 mA jordfelsbrytare. Som övergripande brandskydd och för selektivitet installerades en selektiv jordfelsbrytare typ S 100 mA före underliggande skydd, dimensionerad efter anläggningens kortslutningsnivå. Den nya normcentralen monterades utanpåliggande i källaren med DIN-skenor, separat nollskena och skyddsjordskena, trepolig huvudbrytare och dvärgbrytare med väl anpassad karakteristik för respektive ledningssystem. Vi såg till att det fanns reservplatser för framtida grupper och att kapslingen gav god åtkomlighet för service.
Under bytet bröts anläggningen spänningslöst inom ett i förväg avtalat tidsfönster. Kyl och frys hölls igång via tillfällig matning. Vi rensade kabeldragningar, kapade om skadad isolering och pressade ändhylsor där det saknades. Genomföringar försågs med dragavlastning och brandtätning mot bjälklag. PEN-ledaren separerades i centralen och fördelades till neutral- och skyddsledarskena enligt gällande elinstallationsregler. Utöver jordfelsbrytare installerades typ 2 överspänningsskydd på inkommande. Efter inkoppling utförde vi isolationstest, mätning av slinga och kortslutningsström, kontinuitet i skyddsledare samt prov av jordfelsbrytarnas utlösningsström och utlösningstid. Alla mätvärden låg inom kraven och dokumenterades i protokoll. Slutligen upprättades ny gruppförteckning med tydlig märkning på front och enlinjeskiss, och du fick en genomgång av centralens uppbyggnad och hur selektiviteten fungerar vid fel.
Planerar du att byta elcentral i Enebyberg eller övriga Danderyd och vill uppnå stabil drift med selektiva jordfelsbrytare, hör av dig så bokar vi ett platsbesök.
