Dra el till attefallshus och friggebod – kabelval, säkringsstorlek och lagkrav steg för steg

Att dra el till ett attefallshus eller en friggebod kräver planering, rätt material och att lagkraven följs. Här får du en praktisk genomgång av kabelval, säkringsstorlek och tillstånd från idé till färdig installation. Guiden hjälper dig att ställa rätt frågor till elektrikern och göra hållbara val som fungerar i många år.

Planering och lagkrav: börja rätt

All fast elinstallation ska utföras av registrerat elinstallationsföretag med rätt kompetens enligt Elsäkerhetsverkets krav. För attefallshus och friggebodar gäller samma elsäkerhetsregler som för bostäder. Det innebär bland annat skydd med jordfelsbrytare, korrekt dimensionering av kablar och säkringar samt dokumenterad kontroll före idrifttagning. Börja med en behovsanalys. Lista belysning, uttag, värmekälla, ventilation, eventuell tvättmaskin eller kokplatta och om du planerar laddning av elfordon. Ett attefallshus som gästhus eller uthyrning ställer andra krav än en friggebod som förråd. Nästa steg är att se över matningen från huvudbyggnaden. Ofta räcker en separat grupp eller en liten undercentral i komplementbyggnaden. Om husets befintliga huvudsäkringar är hårt belastade kan lastbalansering behöva ses över. Kontrollera också markförhållanden och dragning. Vid ny eller ändrad servis, eller om du vill öka tillgänglig effekt, behöver nätägaren informeras. Bygglovsbefrielse för attefallshus och friggebod påverkar inte elsäkerheten. Allt material ska vara anpassat för miljön där det installeras med rätt IP-klass utomhus och i fuktiga utrymmen. Förläggning i mark ska skyddas mekaniskt och märkas tydligt. Att planera för framtida behov redan nu minskar risken för omdragningar senare.

Kabelval och förläggning i mark och på fasad

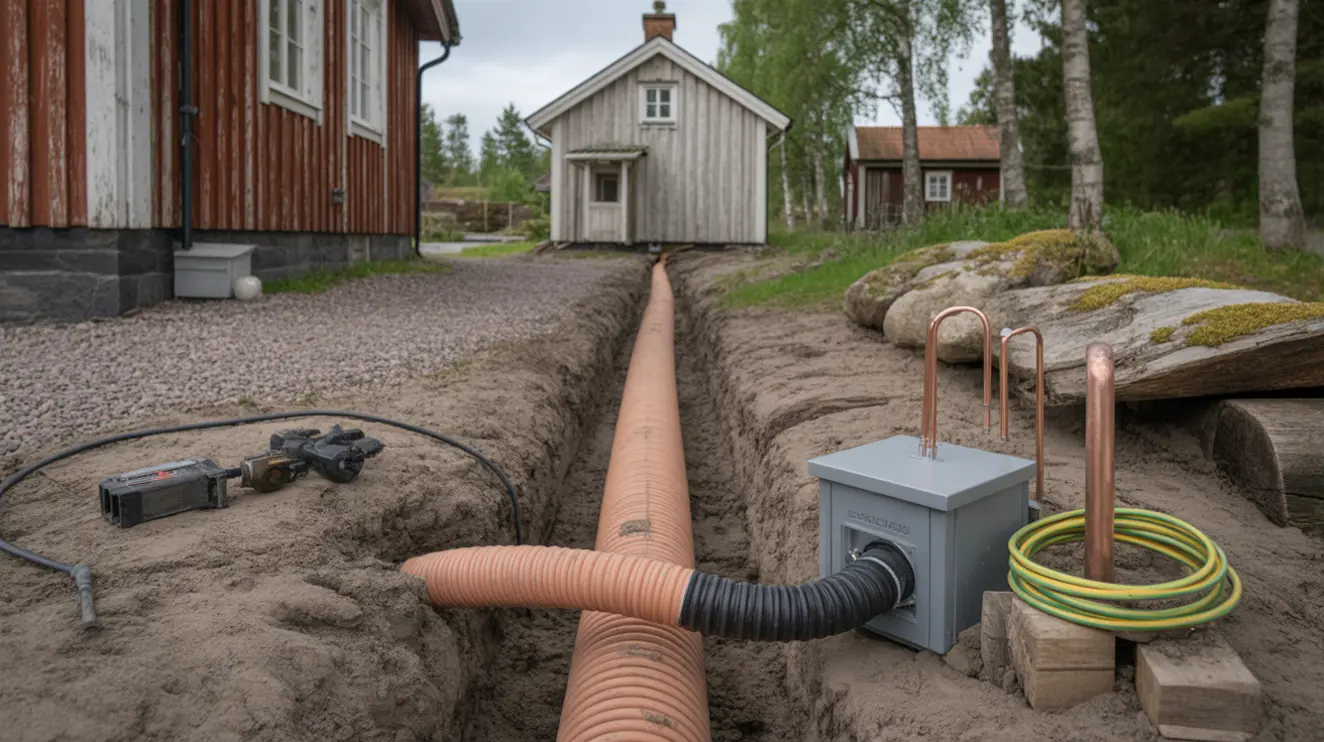

Val av kabel styrs av miljö, strömstyrka och längd. För markförläggning används i praktiken antingen markkabel som kan läggas direkt i mark eller installationskabel som dras i skyddsrör. Vanliga alternativ är EKKJ som direktförlagd markkabel samt N1XV i godkänt markrör. För utanpåliggande dragning på fasad och inne i torr miljö används ofta EXQ eller EXLQ. Kontrollera att kabeln är UV-beständig och att klammer, kopplingsdosor och genomföringar har rätt IP-klass. Förlägg kabeln på ett djup som ger skydd mot spadar och frost, ofta runt 35 till 50 cm i trädgård, djupare vid körbara ytor eller komplettera med extra mekaniskt skydd. Använd ett sandat bäddlager, lägg markeringsband ovanför och håll avstånd till andra ledningar. Korsningar görs i 90 grader och på utsatta ställen används rör med dragtråd för enkel service. Låt en elektriker dimensionera ledararea utifrån strömbelastning och spänningsfall så att belysning och uttag inte påverkas. Vid matning till en undercentral i attefallshus rekommenderas femledarsystem, det vill säga separat skyddsledare och neutralledare hela vägen, för att möjliggöra både enfas och trefas vid behov. Genomföring in i byggnaden tätas mot fukt och skadedjur och kabeln ska avlastas korrekt. Snygg dragning med gott om böjradie, få skarvar och korrekt avslutning i kapslingar ger en installation som håller över tid och är enkel att felsöka.

Säkringsstorlek, skydd och undercentral steg för steg

Rätt säkringsstorlek avgörs av hur mycket effekt du behöver och hur långt det är till byggnaden. En vanlig lösning är att mata en liten undercentral i attefallshuset. Där fördelas grupperna för belysning, uttag och eventuella fasta förbrukare som golvvärme eller ventilationsaggregat. I undercentralen ska det finnas huvudbrytare, jordfelsbrytare 30 mA typ A samt plats för framtida grupper. Belysning dimensioneras ofta på 10 A, allmänna uttag på 13 eller 16 A beroende på ledararea och användning. Större laster kan kräva egna grupper och i vissa fall trefas. Tänk på startströmmar för maskiner och att värmekällor som konvektorelement eller elgolv kan ge kontinuerlig belastning. Lastbalansering i huvudbyggnaden kan vara klokt för att undvika att huvudsäkringar löser ut när flera apparater går samtidigt. Vid längre kabellängder måste spänningsfallet hållas nere med grövre kabelarea eller lägre säkringsstorlek. Be installatören verifiera detta med beräkning. Överspänningsskydd kan ge extra robusthet i anläggningar med känslig elektronik. Innan anläggningen tas i drift ska kontroll mätas och dokumenteras med isolationsmätning, kontinuitet i skyddsledare, funktionsprov av jordfelsbrytare och märkning av grupper. Spara dokumentation och enlinjeschema i närheten av undercentralen för enkel service och framtida kompletteringar.

Frågor att ställa till elektrikern

Hur dimensionerar ni matningen med hänsyn till längd och spänningsfall? Vilken kabeltyp rekommenderar ni för min mark och fasad, och varför? Hur placeras undercentralen för korta kabeldragningar inne i byggnaden? Vilka grupper planerar ni och vilken säkringsstorlek föreslår ni per grupp? Ingår jordfelsbrytare typ A för alla relevanta grupper och rätt IP-klass på utomhuskomponenter? Hur märks och dokumenteras anläggningen med enlinjeschema och provningsprotokoll? Kan ni förbereda för framtida laster med extra plats i central och rör? Hur hanterar ni korsningar med vatten och avlopp samt mekaniskt skydd vid infarter? Vem ansvarar för grävning och återställning, och vilka krav ställs på bädd och markeringsband?
